●「ひまわり」太陽光の特性 １．高品質な太陽の光です 目に見える光としての可視光は、太陽光そのものです。見た目にもやさしく、自然な色合いで、人工照明では再現が難しい高品質の光です。朝〜夕まで、刻々と変わる太陽光の変化をそのまま伝えます。

２．紫外線をカットした可視光中心の太陽光です 太陽光は、生物が生きる上で必要不可欠で重要なエネルギーです。「ひまわり」は、単レンズ集光により発生する＜色収差＞を利用して、その有害な紫外線を減少させ、可視光線の特性をそのまま伝送しています。（図1）　だから、動植物に優しく、光合成、その他の生理活性にとっても有効な光なのです。 紫外線をカットしているため、家具やじゅうたんなど、色あせを抑えます。 （図1）

３．太陽光を自由自在に伝送できます 光ファイバーによって、従来では難しかった室内や地下室への太陽光の採光が可能です。 生命を育むために必要な成分を凝縮した光として、さまざまな場所に伝送できます。

●「ひまわり」システムの特長とその仕組み １．＜レンズ＋光ファイバー方式＞だから高効率で安定した集光が可能です ＜レンズ＋光ファイバー方式＞は、屋外に設置した集光機が常に最大効率で太陽光を集めますから、一日中安定した採光が可能です。天窓や鏡の反射を利用した、他の採光システムのように、部屋の位置や窓の方角、太陽高度などの条件による制約がありません。

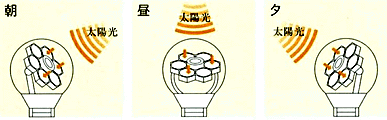

２．＜自動追尾システム＞で正確に太陽をとらえます ◆ 太陽は日の出から日没まで刻々とその位置が変わります。 　「ひまわり」システムは集光部のレンズ面が、常に太陽光と正対するように自動でコントロールされています。（図２） ◆ この自動追尾システムは、集光機に内蔵されたプログラムの時計機能と、 　 集光部の太陽センサーによって制御されます。 ◆ 直射日光が出ているときはセンサーによって正確な太陽位置をとらえ、太陽が雲などでさえぎられると、 　 集光部は時計機能によって計算上の太陽軌道に沿って動きます。 ◆ これにより＜晴れ−曇り＞の変化にもすばやく対応でき、効率よく集光できます。 ◆ 日没後は＜休止モード＞となり、翌朝の日の出に備えます。 （図2）

３．どうして光ファイバーで太陽光をはこべるの？ ◆ 高性能レンズによる集光で、太陽光を面積比で約１万倍に濃縮します。 　 この集光レンズの焦点に大口径光ファイバーの入力端をセットしています。 ◆ 光ファイバーの中に入った太陽光は全反射をくりかえして進み、光ファイバーの出射端から放出されます。 ◆ 太陽光の可視光成分を伝送させるために、高純度の石英ガラスファイバーを使用しています。 ◆ 細くて曲げることの可能な光ファイバーは、既存・新築を問わず建物の中へ、 　 太陽の光をどこでも自由に伝送できます。

４．集光機のメカニズムは？ 集光機は、集光効率にすぐれた高性能レンズと太陽センサーを配した集光部を、２軸のモーターで動かしています。この集光部を保護するためにアクリルドームでカバーし、ベース部にコントロール・ユニットを内蔵しています。

５．省エネルギー＆メンテナンス・フリーです ◆「ひまわり」は、太陽追尾のための電気代を最小限にした、 　 省エネルギー設計です。１２眼・ミニ６眼集光機の電気代は、 　 およそ１日１円以下です。 　 オプションで太陽電池を電源とすることも可能です。 ◆「ひまわり」システムは、 　 設置後は自動運転ですので操作の必要はありません。 　 精密な調整をした集光部はアクリルドームでカバーされていますから、 　 雨やホコリの影響を受けずに、安定した集光ができます。 ◆ 保守については、集光機本体には３年間のメーカー保証がついています。 　 ドームの清掃を中心とした定期点検（機種に応じて年１回程度）を 　 することで、初期の効率を維持しながら長期間にわたって安心して 　 ご使用いただけます。

詳細はラフォーレエンジニアリングのホームページをご覧下さい。　製造元：ラフォーレエンジニアリング(株)
